Wafer连接器常用的间距规格有哪些？不同间距如何选择？

在电子设备微型化与高密度集成的浪潮中，Wafer连接器凭借紧凑设计和高可靠性，成为电路连接的核心元件。其中，**间距（Pitch）**作为关键参数，直接影响设备性能与成本。本文金三鑫小编将结合行业数据与典型场景，解析常用间距规格及选型逻辑，帮助工程师高效决策。

Wafer连接器常用的间距规格有哪些？不同间距如何选择？

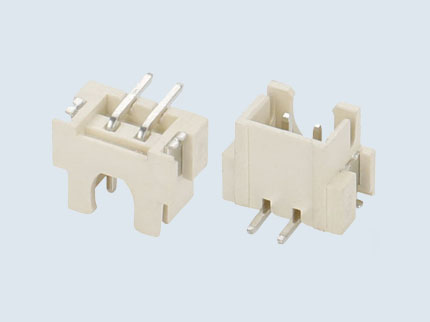

一、常见间距规格及适用场景

Wafer连接器的间距指相邻端子中心点之间的距离，主流规格覆盖1.0mm至4.2mm，不同间距对应差异化的应用需求：

1.0mm间距

特点：超薄设计，信号密度极高，但生产工艺复杂、成本较高；

场景：智能手表、微型传感器等空间受限的微型设备。

1.25mm间距（主流选择）

特点：平衡密度与成本，支持双排结构（如2×20P），接触电阻≤20mΩ；

场景：手机主板、平板电脑、TWS耳机等消费电子产品。

2.0mm间距

特点：电流承载能力提升至5A，适配防反插卡扣设计（如Greenconn GB02系列）；

场景：家电控制板、工业PLC模块及中功率汽车电子设备。

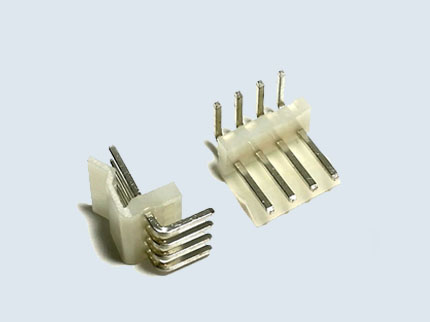

2.54mm间距（欧美标准）

特点：兼容传统PCB设计，插拔寿命可达5000次以上；

场景：工控设备、电源模块及旧型号设备升级。

4.2mm间距

特点：专为高电流（10A以上）设计，耐温达105℃；

场景：光伏逆变器、储能系统及新能源车载充电桩。

二、选型五大核心维度

选择间距需综合评估以下因素，避免“参数过剩”或“性能不足”：

应用场景优先级

消费电子：优先1.25mm双排结构，兼顾成本与密度；

汽车电子：需满足ISO 8092抗振动标准，2.0mm带锁扣设计更可靠；

工业设备：关注宽温（-40℃~125℃）与IP67防护，4.2mm间距更适配高功率需求。

电流与信号需求

小间距（≤1.25mm）适合低电流（≤3A）及高频信号传输；

大间距（≥2.0mm）可承载10A以上电流，需搭配铜合金镀金端子降低电阻。

PCB布局限制

高密度场景（如手机主板）需压缩间距至1.25mm以下，必要时采用堆叠连接器；

引脚数量较多的设备（如工控主机）可选2.54mm间距，降低布线复杂度。

环境耐受性

高温高湿环境：选用LCP材质外壳及镀金端子，间距≥2.0mm以提升散热能力；

振动环境：需配备二次锁扣机构（如汽车级连接器），防止端子松脱。

成本与供应链

1.25mm规格因规模化生产，单价较1.0mm低15%~20%；

小众规格（如4.2mm）需提前确认厂家量产能力，避免交期延误。

三、典型选型误区与规避策略

误区1：盲目追求超小间距

1.0mm间距虽节省空间，但需精密贴片工艺，良品率较低，适用于高端设备而非成本敏感型产品。

误区2：忽视端子镀层影响

镀金端子接触电阻更低，但成本增加30%，普通场景可选镀锡磷青铜（接触电阻≤30mΩ）。

误区3：忽略可维护性设计

工业设备优先选择带导向柱的2.0mm连接器，支持盲插并减少维护耗时。

Wafer连接器的间距选择本质是性能、成本与可靠性的三角平衡。工程师需从终端场景出发，结合电流需求、环境条件及供应链能力，选择最适配方案。随着5G与新能源技术的普及，2.0mm间距连接器在高功率场景的占比将持续提升，而1.25mm规格仍将主导消费电子市场。精准选型，方能最大化连接器价值！
