Wafer连接器的常见规格和尺寸标准有哪些？

在电子设备小型化、高密度化的趋势下，Wafer连接器凭借其紧凑设计和高可靠性，成为消费电子、汽车电子、工业设备等领域的核心组件。然而，面对市场上复杂的型号与参数，如何快速掌握其核心规格与尺寸标准？本文金三鑫小编结合行业规范与一线数据，系统梳理Wafer连接器的关键参数与应用场景。

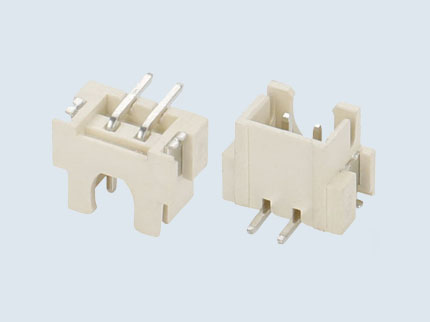

Wafer连接器的常见规格和尺寸标准有哪些？

一、核心规格参数：从电流到耐温的硬性指标

间距（Pitch）：

WAFER连接器的间距指相邻端子中心点之间的距离，直接影响连接器的体积与信号密度。常见规格包括：

1.25mm：适用于高密度PCB布局，如智能穿戴设备；

2.0mm/2.54mm：多用于家电、工控设备等中功率场景；

4.2mm：专为高电流需求设计，如光伏逆变器。

额定电流与电压：

标准产品额定电流通常为3A-5A，耐压250V-600V；

汽车级Wafer连接器需满足10A以上电流，并通过ISO 8092系列认证。

温度与材料：

工作温度范围一般为**-40℃至+105℃，高温场景可选耐温达260℃**的LCP材质；

接触件多采用磷青铜或黄铜镀锡，保证低接触电阻（≤20mΩ）和耐腐蚀性。

二、尺寸标准：结构设计与适配场景

端子排布与外形：

单排/双排设计：双排结构（如2×10P）可提升信号传输密度；

直插式（垂直）：适用于PCB板与外部线缆的垂直对接；

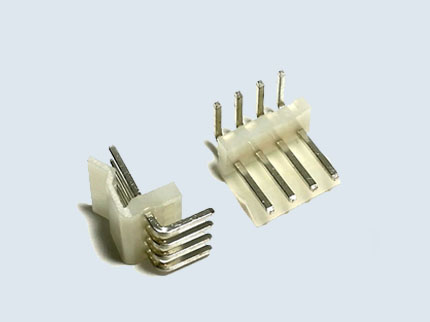

90°弯角/180°平贴：节省空间，常用于紧凑型设备。

外壳尺寸与锁扣机制：

微型Wafer连接器长度可小至5.4mm，高度仅1.4mm；

防呆设计：如Greenconn GB01系列的防反插卡扣，避免装配错误；

安全锁扣：部分型号配备二次锁定机构，防止振动导致脱落。

三、行业标准：合规性决定应用边界

通用标准：

接触电阻：需符合IEC 60512标准，实测值≤20mΩ；

绝缘阻抗：≥1000MΩ，耐压测试需通过600VAC/1分钟。

细分领域规范：

汽车电子：需满足ISO 8092（抗振动）、AEC-Q200（耐温循环）等标准；

工业设备：要求RoHS、UL 94V-0阻燃认证；

高频传输：阻抗控制（50Ω/75Ω）与屏蔽设计是关键。

四、选型建议：匹配需求与成本效益

消费电子：优先选择1.25mm间距+双排结构，兼顾密度与成本；

汽车电子：需满足10A电流+车规认证，推荐采用铜合金镀金端子；

工业场景：关注耐高温与防尘防水（IP67以上），如Hanbo的宽温型号。

结语：标准化推动行业协同创新

Wafer连接器的规格与尺寸标准不仅是技术参数，更是产业链协同的基础。随着5G、新能源等领域的爆发，厂商需在微型化、高可靠性、环保合规（如无卤素材料）等维度持续突破。通过精准匹配标准与场景，企业可最大化连接器的性能潜力，为设备升级提供底层支撑。
