FPC连接器有哪些类型？

在电子设备小型化、集成化趋势下，柔性印刷电路（FPC）连接器凭借其高密度、可弯曲的特性，成为连接电路板与显示屏、传感器等部件的核心元件。本文金三鑫小编将系统解析FPC连接器的分类体系，并结合选型要点，助您快速匹配应用需求。

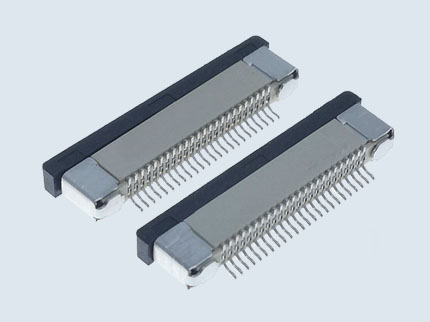

FPC连接器有哪些类型？

一、按结构类型分类

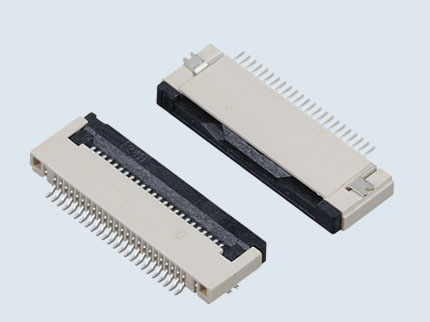

ZIF（零插拔力）型

特点：采用掀盖式锁扣设计，插入FPC排线后按压锁盖即可固定，无需额外施力，避免端子变形。

应用：适用于频繁插拔场景，如笔记本电脑屏幕排线、智能手表主板连接等。

代表参数：常见间距0.3mm、0.5mm，支持10,000次以上插拔寿命。

非ZIF型（NON-ZIF）

特点：通过卡扣或螺丝直接固定排线，结构简单但插拔需施加一定压力。

应用：对成本敏感且插拔频次低的场景，如家电控制板、LED灯带连接。

二、按锁定方式分类

翻盖式（Flip-Lock）

优势：通过翻转锁盖快速固定排线，拆卸便捷，适合维修调试场景。

典型场景：医疗设备内模块化电路连接、工业传感器信号传输。

抽屉式（Slide-Lock）

优势：滑动锁定机构稳定性强，抗震性能优异。

典型场景：车载摄像头、无人机飞控系统等震动环境。

三、按应用场景分类

通用型FPC连接器

特征：支持0.5mm-1.0mm间距，电流承载0.5-2A，适用于消费电子、家电控制板。

高频高速型

特征：采用屏蔽设计和镀金端子，支持12Gbps以上信号传输，阻抗控制±10%。

应用：5G通信模块、高清摄像头图像数据传输。

耐高温型

特征：使用LCP材质胶壳，耐温达125℃，通过IATF 16949车规认证。

应用：新能源汽车电池管理系统、发动机ECU连接。

四、按引脚方向分类

顶部接触型（Top Contact）

特点：端子位于连接器上方，便于观察排线插入状态，适合空间受限的垂直安装场景。

底部接触型（Bottom Contact）

特点：端子位于连接器底部，可隐藏排线，提升设备美观度，常用于手机主板与显示屏连接。

五、选型核心参数指南

间距（Pitch）

0.3mm：超薄设备（如TWS耳机）首选，但需高精度贴装工艺。

0.5mm：平衡成本与可靠性，占消费电子市场60%以上份额。

电流承载

计算公式：单线电流=线宽（mm）× 铜厚（oz）× 安全系数（通常取0.6）。

示例：0.3mm线宽、1oz铜厚排线，单线安全电流约0.5A，需多线并联承载大电流。

环境适应性

汽车电子：选耐振动、防盐雾型号（如TE Connectivity AMP系列）。

工业设备：优先IP67防护等级连接器，如Hirose FH12系列。

六、未来趋势：微型化与高速化

随着AR眼镜、折叠屏手机等产品普及，FPC连接器正朝着0.2mm超细间距、40Gbps高速传输方向发展。同时，自修复镀层技术（如纳米银涂层）可提升抗氧化能力50%以上，延长使用寿命。
