Wafer连接器有哪些规格和种类?

网站首页    最新消息    专业知识    WAFER连接器    Wafer连接器有哪些规格和种类?

Wafer连接器作为电子设备中实现电路板间信号与电力传输的核心组件,凭借其紧凑设计、高可靠性和灵活性,被广泛应用于消费电子、汽车、医疗、工业等领域。然而,面对市场上繁杂的规格和种类,如何快速选型成为工程师和采购人员的痛点。那么Wafer连接器有哪些规格和种类?今天金三鑫小编特意整理了相关内容,希望看完后能够帮助到您!



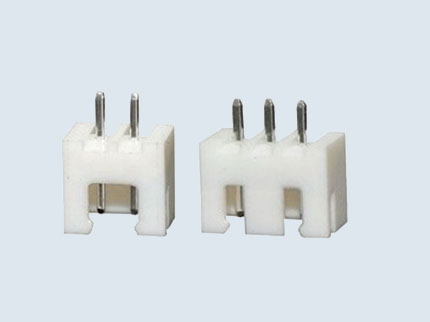

Wafer连接器有哪些规格和种类?



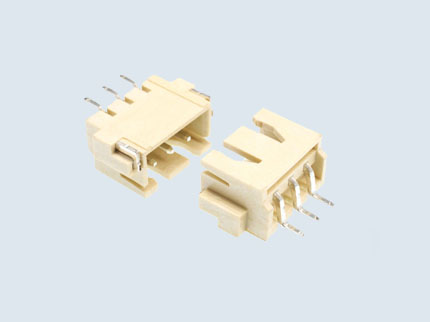

Wafer连接器有哪些规格和种类?



一、规格参数:选型必看的六大关键指标


间距(Pitch)


间距指相邻引脚的中心距离,常见规格有0.5mm、1.0mm、1.25mm、2.0mm等。


选型建议:0.5mm间距适用于高密度PCB设计(如智能手机);1.0mm以上则多用于工业设备,兼顾成本和组装便利性。



电流与电压


根据应用场景选择载流能力:



常规信号传输:0.5A-1A,耐压50V-100V;


电力传输:5A-10A,耐压250V-600V(需镀厚金或铜合金触点)。


接触电阻与绝缘阻抗


优质连接器接触电阻≤20mΩ,绝缘阻抗≥100MΩ,确保信号稳定性和抗干扰能力。



插拔寿命


消费级产品插拔寿命约50-100次;工业级可达500次以上(如汽车ECU连接器)。



防护等级(IP)


IP67:防尘防水,适用于户外设备;


无防护:用于干燥室内环境(如家电控制板)。


温度范围


常规型号耐受-40℃~+105℃;高温型号(如汽车引擎舱)支持-55℃~+150℃。



Wafer连接器有哪些规格和种类?



二、wafer连接器种类划分:按应用场景与结构特性


1. 按应用领域分类


消费电子型:


特点:超薄(厚度≤2mm)、轻量化,常见于手机、平板、TWS耳机。


代表型号:0.4mm间距板对板连接器。



汽车工业型:


特点:抗震、耐高温,符合车规级认证(如USCAR-2)。


代表型号:1.5mm间距防水连接器(用于车载摄像头、传感器)。



医疗设备型:


特点:高绝缘性、抗化学腐蚀,材质需通过生物兼容性测试。



工业控制型:


特点:高插拔寿命、支持大电流,如PLC模块间的电源连接器。



2. 按结构设计分类


直插式(Vertical):引脚垂直于PCB,节省横向空间。


弯角式(Right-Angle):引脚90°弯折,适用于紧凑型堆叠设计。


浮动式(Floating):允许±0.3mm位置偏差,降低组装精度要求。


堆叠式(Stacked):多排引脚设计,支持多层PCB板级联。


3. 按特殊功能分类


防水型:采用硅胶密封圈或灌胶工艺,用于户外监控设备。


高频型:阻抗匹配设计(如50Ω),适用于5G通信、射频模块。


电池连接器:带锁扣结构,防止振动导致断开(如无人机电池接口)。



Wafer连接器有哪些规格和种类?


三、选型避坑指南:三大常见问题


盲目追求高密度:


超小间距(如0.35mm)对PCB制造和贴片工艺要求极高,需评估生产成本。



忽视环境适配性:


汽车或工业场景若选用消费级连接器,易因振动、温升导致接触不良。



兼容性验证不足:


不同品牌的Wafer连接器可能存在引脚定义差异,需提前测试公母座匹配度。



四、未来趋势:微型化与高性能并进


随着电子设备小型化和5G/AI技术的普及,Wafer连接器正朝着0.3mm超细间距、10Gbps高速传输、耐极端环境等方向突破。例如,头部厂商已推出支持200℃高温的陶瓷基连接器,以及集成滤波功能的抗EMI型号。


Wafer连接器的选型需综合考量电气性能、机械结构与应用场景。建议优先选择符合行业标准(如JIS、IEC)且提供定制化服务的供应商,同时在设计初期介入连接器方案,避免后期兼容性问题。掌握规格与种类背后的逻辑,方能最大化连接器在设备中的效能与可靠性。



以上就是《Wafer连接器有哪些规格和种类?》的全部内容,希望看完后能够帮助到您,如果您有Wafer连接器生产制作需求,可以联系我们金三鑫电子有限公司13316809188
