如何避免FPC连接器连接不良？

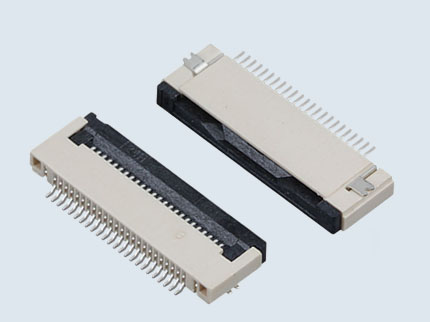

FPC连接器（柔性印刷电路连接器）因其轻薄、高密度特性，广泛应用于手机、可穿戴设备等电子产品中。然而，连接不良问题频发，轻则导致信号中断，重则引发设备故障。本文金三鑫小编结合常见故障案例和技术原理，提供从设计选型到维护保养的全流程解决方案，助您系统性规避风险。

如何避免FPC连接器连接不良？

一、连接不良的四大根源

接触失效：频繁插拔导致触点磨损或氧化，或FPC排线与连接器端子接触压力不足；

机械损伤：安装时FPC连接器过度弯曲造成线路断裂，或锁紧结构失效导致连接器脱落；

环境侵蚀：高温高湿环境加速触点氧化，灰尘侵入导致接触电阻升高；

设计缺陷：连接器与FPC的接触面压力分布不均，引发局部起翘。

二、设计阶段：源头规避80%的风险

优化结构匹配性

选择 ZIF（零插拔力）连接器 降低插拔磨损，插拔寿命提升3倍以上；

根据FPC厚度匹配连接器端子弹片高度，建议公差控制在±0.05mm以内；

在折叠设备中，FPC长度需预留 5%-8%的余量 避免弯折应力集中。

材料与工艺选择

优先采用 镀金触点（厚度≥0.2μm），抗氧化能力比镀锡提升10倍；

连接器底座选用 LCP材料（液晶聚合物），高温收缩率低至0.02%，减少起翘风险；

在FPC与壳体接触区域增加 0.3mm泡棉缓冲层，降低机械摩擦。

三、生产与安装：关键工序控制

插接操作规范

使用治具确保FPC插入深度一致，偏差≤0.1mm；

禁止徒手弯折FPC，弯折半径需大于材料厚度的 10倍（例如0.1mm厚FPC弯折半径≥1mm）；

过程检测手段

采用 透明壳体模拟测试：组装后观察FPC运动轨迹，修正干涉点；

用 四线法测试接触电阻，确保每触点电阻≤20mΩ；

对折叠设备进行 10万次弯折疲劳测试，电阻波动需小于5%。

四、使用维护：延长寿命的实战技巧

定期清洁保养

每半年用 无水乙醇+无纺布 清洁触点，清除氧化层和灰尘；

在工业环境中喷涂 接点复活剂，形成防氧化保护膜。

避免人为损伤

插拔时垂直施力，侧向拉力需小于1N；

拆卸FPC前先解锁ZIF滑盖，防止强行拉扯导致端子变形。

五、典型案例解析

案例1：智能手表屏幕闪烁

原因：FPC连接器触点氧化（湿度＞85%环境下使用6个月）

解决方案：更换镀金连接器+增加硅胶密封圈（IP67防护）

案例2：折叠手机铰链异响

原因：FPC长度不足导致弯折区应力集中

解决方案：重新设计FPC，长度增加7%，并在弯折区贴覆PI补强板

避免FPC连接器连接不良需贯穿产品全生命周期：设计时优先选用高匹配性连接器（参考TE Connectivity选型手册），生产中严格管控插接工艺，使用中定期维护。通过“预防性设计+过程控制”双管齐下，可减少90%的故障率。
