wafer连接器定制开发周期一般需要多久？
在半导体、医疗设备、航空航天等领域，wafer连接器的定制需求日益增长。但许多企业在启动项目时最焦虑的问题是：从提出需求到量产交付，到底需要多少时间？ 本文金三鑫小编将结合行业案例，拆解wafer连接器定制开发全流程周期，希望看完后能够帮助到您！

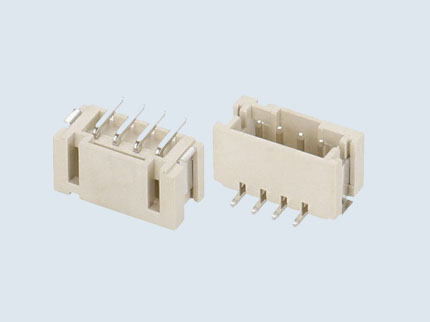

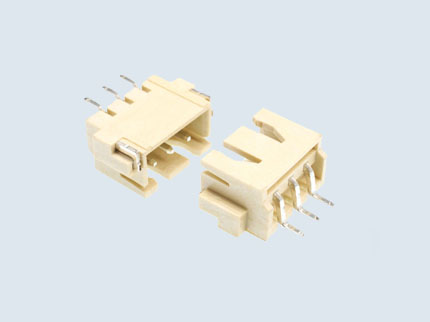

wafer连接器定制开发周期一般需要多久？
一、影响wafer连接器开发周期的四大核心因素
-
设计复杂度
-
基础型（引脚数≤50、公差±0.1mm）：开发周期3-5周
-
高精度型（高频信号传输、耐高温500℃）：开发周期8-12周
案例：某光模块企业定制56G高速连接器，因阻抗匹配要求，设计迭代3次，耗时11周
-
-
材料工艺
-
常规磷青铜镀金：采购周期1-2周
-
特种材料（如铍铜合金、PEEK绝缘体）：采购周期4-8周
注：进口材料需额外增加2-3周清关时间
-
-
验证标准
-
基础电气测试（接触电阻、绝缘电阻）：1-2周
-
极端环境测试（-55℃~175℃冷热冲击、盐雾96小时）：3-4周
-
-
供应商能力
-
普通厂商：依赖外部模具厂，模具开发需6-8周
-
一体化服务商（自有模具/检测中心）：可压缩至3-4周
-
二、开发周期全流程分解（以中等复杂度项目为例）
|
阶段 |
耗时 |
关键动作 |
|---|---|---|
|
需求确认 |
1-2周 |
明确电流/电压、信号频率、插拔寿命、工作温度范围 |
|
3D设计与仿真 |
2-3周 |
使用ANSYS进行电磁仿真，优化端子应力分布 |
|
模具开发 |
4-6周 |
精密冲压模（精度±0.01mm）+ 注塑模并行开发 |
|
首样制作 |
1-2周 |
生产10-20pcs样品，检测尺寸/粗糙度（Ra≤0.4μm） |
|
性能验证 |
3-4周 |
通过10万次插拔测试、振动测试（20-2000Hz） |
|
小批量试产 |
2周 |
生产500-1000pcs，验证量产一致性 |
|
总周期 |
13-19周 |
|
三、缩短周期的三大实战技巧
-
需求前置
-
提前提供设备接口图纸、信号参数（如上升时间≤1ns）
-
案例：某芯片测试企业提前3个月共享探针台升级计划，开发周期缩短30%
-
-
模块化设计
-
复用现有端子/外壳模块（如Hirose FX8系列兼容设计）
-
节省时间：模具开发周期从6周减至2周
-
-
并行工程
-
材料采购与模具开发同步启动
-
测试方案在首样完成前48小时准备就绪
-
四、避坑指南——这些环节最易拖延
-
需求变更：修改端子间距（如从0.4mm改为0.3mm）会导致模具报废，周期延长4周
-
认证延迟：IEC 60512-99-001认证需提前8周预约实验室
-
供应链断档：日系镀金设备维修停摆，电镀环节卡顿2周
五、行业参考数据
-
消费电子级：平均周期8-12周（如TWS耳机充电连接器）
-
工业级：平均周期14-22周（如风电设备300A大电流连接器）
-
军规级：平均周期26-36周（需通过MIL-DTL-83513G标准）
结语
wafer连接器定制开发周期通常在3-6个月，但通过精准需求管理、供应商协同和流程优化，可压缩至8-12周。建议企业在立项时预留20%缓冲时间，并与供应商签订《阶段性交付协议》，明确每个环节的交付物和验收标准。毕竟，在高端制造领域，“抢时间”不如“控时间”——精准的节奏把控才是量产成功的关键。
