大电流插座的接触材料是什么？是否抗氧化和耐磨损？

随着电子设备功率需求的增加，大电流DC插座在工业、新能源、通信等领域的重要性日益凸显。其核心性能——接触材料的导电性、抗氧化性和耐磨损能力，直接决定了插座的安全性和使用寿命。本文金三鑫小编结合材料科学与工程实践，解析大电流DC插座的接触材料特性及其耐久表现。

大电流DC插座的接触材料是什么？是否抗氧化和耐磨损？

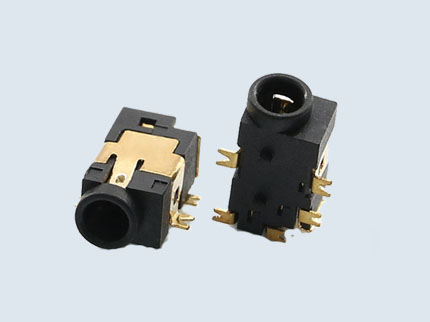

一、接触材料的核心选择

大电流DC插座的接触材料需兼顾高导电性、机械强度和环境适应性。目前主流材料包括以下几类：

1. 铜基合金：经济性与性能的平衡

铜因其优异的导电性（电阻率低至1.68×10⁻⁸ Ω·m）和导热性，成为大电流场景的首选材料。但纯铜硬度低、易氧化，因此常通过合金化或表面处理提升性能：

黄铜（铜锌合金）：通过添加锌元素提高硬度和耐磨性，适合中等电流场景，但抗氧化性较弱。

磷青铜（铜锡合金）：含锡量约5%-10%，兼具高弹性与耐疲劳性，可承受频繁插拔，同时抗氧化能力优于黄铜，常用于高可靠性插座的弹片设计。

2. 银合金：高端应用的优选

银的导电性（电阻率1.59×10⁻⁸ Ω·m）优于铜，但成本较高，因此多用于镀层或合金形式：

镀银铜合金：在铜基材表面镀银，既保留铜的机械强度，又利用银的低接触电阻和抗硫化特性，显著降低氧化风险。例如，电蜂优选商城的DC插座触点采用镀银铜合金，插拔寿命达10,000次以上。

银氧化锡/银氧化锌：通过粉末冶金工艺将氧化物颗粒分散在银基体中，增强抗电弧侵蚀能力，适用于频繁通断的高电流场景（如工业设备），且环保性优于含镉材料。

3. 复合材料的创新应用

为应对极端环境，部分高端插座采用金属与高分子复合材料。例如，铜-聚醚酮（PEEK）复合结构既保持导电性，又通过PEEK的耐高温（>250℃）和耐化学腐蚀特性延长寿命。

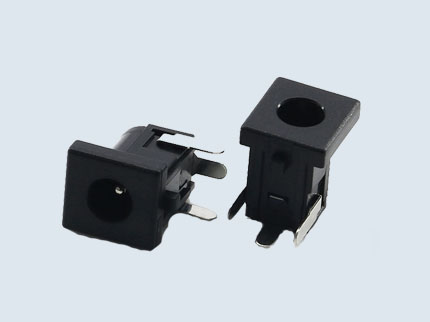

二、抗氧化与耐磨损的实现路径

1. 表面镀层技术

镀锡：成本较低，可防止铜基材氧化，但长期使用后镀层易磨损，适合低端应用。

镀金：金层化学稳定性极强，几乎无氧化风险，接触电阻稳定，但成本高昂，多见于医疗、航空航天设备。

镀银：综合性价比高，银的氧化物仍具导电性，即使表层氧化也不影响性能，广泛用于工业级插座。

2. 材料工艺优化

内氧化法：如银氧化镉（AgCdO）通过内氧化形成均匀分布的氧化物颗粒，提升抗熔焊性，但因镉的毒性逐渐被银氧化锡（AgSnO₂）替代。

粉末冶金与挤压成型：通过控制晶粒尺寸和分布，增强材料的机械强度和耐电弧烧蚀能力。例如，磷青铜经挤压后弹性模量提升30%，插拔寿命延长。

3. 结构设计辅助

       弹性臂设计：叉型接触弹片通过弹性变形提供稳定接触压力，减少摩擦损耗。例如，硕方（SOFNG）DC插座的弹片采用分叉结构，插拔时应力分散，磨损率降低40%。

多触点布局：部分大电流插座采用双触点或面接触设计，分散电流密度，避免局部过热导致的材料退化。

三、实际性能验证与挑战

1. 测试标准与结果

电气性能：优质接触件在48V/5A条件下，电压降需低于50mV，温升不超过30K。

环境适应性：通过高温（85℃）、低温（-40℃）、盐雾（48小时）测试后，接触电阻变化率应小于10%。

机械寿命：工业级插座需通过10,000次插拔测试，接触电阻波动范围控制在±5%以内。

2. 现存问题与改进方向

银迁移现象：高湿度环境下，银离子可能迁移至绝缘层，引发短路。解决方案包括镀层厚度控制（>2μm）或改用银合金。

成本与性能平衡：镀金材料虽性能优异，但难以普及。未来趋势是开发低成本的高分子导电复合材料或纳米涂层技术。

四、选型建议

工业场景：优先选择镀银磷青铜触点，兼顾导电性、弹性和耐腐蚀性。

高频插拔设备：采用银氧化锡合金，搭配弹性臂结构，延长机械寿命。

极端环境：考虑铜-PEEK复合材料或镀金触点，确保高温、高湿下的稳定性。

大电流DC插座的接触材料选择是一门综合材料科学、电学与机械工程的学问。铜基合金与银合金凭借其性能优势占据主流，而表面镀层与结构设计的创新进一步提升了抗氧化与耐磨损能力。未来，随着环保法规趋严和新型材料的涌现，无镉化、复合化将成为行业发展的核心方向。
