一、DC 电源插座是什么？

1. 定义与功能

DC电源插座是一种用于连接直流电源（Direct Current，简称 DC）的插座。它的主要功能是为各种需要直流电源供电的电子设备提供便捷的电源接入接口。在我们日常生活和工作中，许多电子设备如手机充电器、小型电子玩具、笔记本电脑电源适配器等都使用DC电源插座来接收电能。

这种插座通常具有特定的结构和规格，以确保稳定的直流电源传输。它能够有效地将外部电源的电能传输到设备内部的电路系统中，并且可以通过适配不同的电源适配器来满足设备对不同电压和电流的需求。例如，一个需要 5V/2A 直流电源的设备可以通过带有相应输出规格的DC电源适配器插入DC电源插座来获取电能。

2. 结构和类型

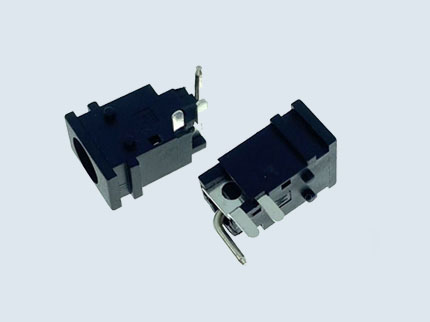

DC电源插座一般由外壳、中心针（或称为正极接触片）、负极接触片等部分组成。外壳通常采用绝缘材料，如塑料，起到保护内部结构和防止触电的作用。中心针是连接直流电源正极的部分，其材质一般为金属，具有良好的导电性，如铜。负极接触片则围绕中心针或位于插座的其他位置，用于连接直流电源的负极。

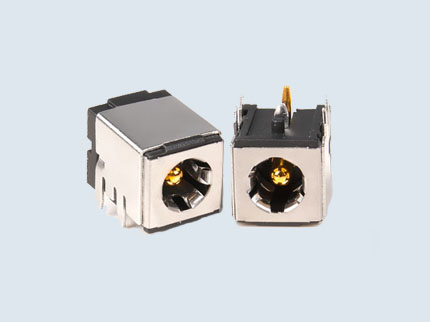

根据不同的应用场景和设备要求，DC电源插座有多种类型。从外观形状上看，有圆形、方形等；从引脚数量和排列方式上，有单针、双针、三针等不同形式。例如，常见的一种小型圆形DC电源插座，中心有一个正极针，周围是负极接触片，这种结构简单且紧凑，适用于许多小型电子设备。

3. 电气参数和规格

DC 电源插座有着不同的电气参数，其中最重要的是额定电压和额定电流。额定电压是指插座能够安全承受的最大直流电压值，一般常见的有 3V、5V、12V、24V等多种规格。额定电流则是指插座允许通过的最大直流电流，例如0.5A、1A、2A等。这些参数决定了DC电源插座能够适配的电源适配器的规格范围。

此外，还有接触电阻等参数也很关键。较低的接触电阻可以减少电能在传输过程中的损耗，提高电源传输效率。一般优质的DC电源插座接触电阻可以控制在几十毫欧以下。

二、DC 电源插座如何安装？

1. 安装前的准备工作

工具准备：在安装DC电源插座之前，需要准备好一些必要的工具，如电烙铁、焊锡丝、镊子、螺丝刀等。电烙铁用于焊接插座的引脚，焊锡丝是焊接的材料，镊子可以辅助操作，螺丝刀用于拆卸和安装设备外壳等。

材料准备：要确保有合适的DC电源插座，其规格（如尺寸、引脚数量、额定电压和电流等）应与要安装的设备相匹配。同时，还需要准备好连接的导线，导线的截面积要根据设备的功率和电流要求来选择，以确保能够安全地传输电能。另外，要检查设备的电路板布局，确定DC电源插座的安装位置。

安全措施：由于涉及到电气安装，要确保工作环境干燥，避免触电危险。可以佩戴防静电手环，防止静电对电子元件造成损坏。

2. 安装步骤

确定安装位置：在设备的电路板或外壳上找到合适的位置来安装DC电源插座。这个位置应该方便电源适配器的插拔，并且要考虑到设备内部其他元件的布局，避免相互干扰。一般会在设备的边缘或背面预留安装位置。固定插座外壳（如果需要）：如果DC电源插座有外壳固定结构，如螺丝孔或卡扣，使用螺丝刀或直接按压卡扣将插座外壳初步固定在设备上。确保插座安装牢固，不会松动或晃动。

焊接引脚：将DC电源插座的引脚与设备电路板上相应的电源线路进行焊接。首先，使用电烙铁将引脚和电路板上的焊盘加热，然后将焊锡丝靠近引脚和焊盘的连接处，使焊锡熔化并均匀地覆盖在连接部位。焊接时要注意控制焊锡的用量，避免出现虚焊（引脚和焊盘之间没有良好的电气连接）或短路（相邻引脚之间被焊锡连接）的情况。对于有多个引脚的 DC 电源插座，要按照正确的引脚定义（如正极、负极等）进行焊接。例如，对于常见的中心针为正极的插座，将中心针焊接到电路板上标有正极电源的线路位置，负极接触片焊接到负极线路位置。

检查焊接质量：焊接完成后，要仔细检查焊接质量。可以使用放大镜观察焊接部位是否有虚焊、短路或焊锡过多、过少的情况。还可以使用万用表的电阻档来检查引脚之间的电阻，确保没有短路现象，并且每个引脚与对应的电路之间的连接是良好的。

连接导线（如果需要）：在一些情况下，可能需要通过导线将DC电源插座与设备内部的其他电源模块或电路板进行连接。此时，要将导线的一端剥去一定长度的绝缘外皮，露出金属导线，然后将其与插座的引脚或电路板上的相应位置进行焊接或使用合适的接线端子进行连接。连接后同样要检查连接的可靠性。

安装完成后的测试：在全部安装完成后，将设备外壳安装好，然后使用合适的DC电源适配器插入DC电源插座，开启设备，检查设备是否能够正常启动并工作。如果设备无法正常工作，要立即关闭电源，重新检查安装过程，特别是焊接和连接部分是否有问题。

正确安装DC电源插座对于电子设备的正常使用至关重要，在安装过程中要严格按照步骤和要求进行操作，以确保安全和设备的性能。
