3.5mmDC插座的安装方式有哪些？

在电子设备的设计与制造中，3.5mmDC插座的安装是一个重要环节，其安装方式的选择不仅影响着设备的性能和稳定性，还关系到生产效率和成本。下面金三鑫带大家来详细了解一下3.5mmDC插座安装方式，希望看完后能够帮助到您！

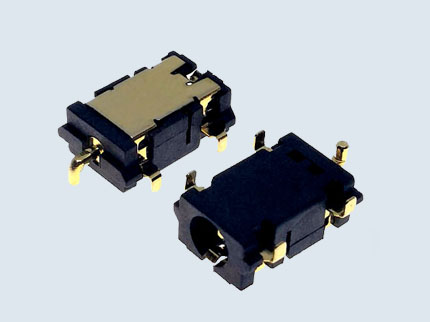

3.5mmDC插座的安装方式有哪些？

一、表面贴装（SMT）

表面贴装技术是目前电子组装行业里最流行的一种安装方式。对于3.5mmDC插座而言，采用SMT安装时，插座底部具有焊接引脚，这些引脚设计成适合回流焊工艺的形状。在安装过程中，将3.5mmDC插座精确地放置在 PCB（印制电路板）的对应位置上，通过锡膏将插座引脚与PCB上的焊盘连接。经过回流焊炉的加热，锡膏融化，冷却后形成牢固的焊点，完成插座的安装。

SMT安装方式的优点是安装速度快、自动化程度高，适合大规模批量生产，能够有效提高生产效率。此外，由于插座直接安装在 PCB 表面，有助于减小设备的整体体积和重量。

二、通孔安装（THT）

通孔安装是一种传统的电子元件安装方式。对于3.5mmDC插座，在采用 THT 安装时，插座引脚需要穿过PCB上的通孔。引脚从 PCB 的另一侧伸出后，通过波峰焊或手工焊接的方式，将引脚与 PCB 上的焊盘连接固定。

THT 安装方式的优点是连接强度高，插座在PCB上的稳定性好，能够承受较大的机械应力。然而，这种安装方式的生产效率相对较低，成本较高，并且会增加PCB的层数和厚度，不利于设备的小型化。

三、压接安装

压接安装是通过压力将3.5mmDC插座的引脚压入 PCB 的金属化孔内，实现电气连接和机械固定。这种安装方式不需要焊接，操作简便快捷，且不会产生焊接过程中的热应力和环境污染。

压接安装的优点是安装速度快、可靠性高、可重复安装和拆卸，便于设备的维修和升级。但是，压接安装需要专用的压接工具和设备，并且对PCB的金属化孔质量要求较高。

四、卡入式安装

卡入式安装是将3.5mmDC插座通过卡扣、卡槽等结构直接卡入设备的外壳或安装支架上。这种安装方式无需焊接和使用其他固定工具，安装和拆卸都非常方便，适用于一些对安装速度和便捷性要求较高的场合。

然而，卡入式安装的稳定性相对较差，在受到较大的外力冲击或振动时，插座可能会出现松动或脱落的情况。

综上所述，3.5mmDC插座的安装方式各有优缺点，在实际应用中，需要根据设备的性能要求、生产规模、成本预算等因素综合考虑，选择合适的安装方式，以确保3.5mmDC插座能够稳定可靠地工作，为电子设备的正常运行提供坚实的保障。
